一、产品简介：
WEW-600F微机屏显液压式多功能试验机，主机采用高精度间隙密封油缸；主要用于金属、非金属的拉伸、压缩、弯曲等试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2010《室温材料 金属拉伸试验方法》的要求。
二、主机：
1. 主机
主机采用四立柱双丝杠主机（俗称6立柱）油缸下置式主机，间隙密封油缸（间隙靠油膜来密封，长期工作不会出现变形、磨损、泄漏现象），拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
2.传动系统
下横梁升降电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整；注：丝杠不动，螺母旋转，确保设置在运转中的几何精度

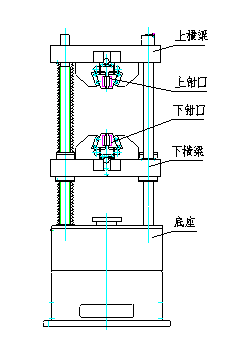

主机
3、液压系统
液压原理如图所示，为负载适应型进油节流调速系统，手动阀控制试验进程。
油箱内的液压油通过电机带动高压油泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、送油阀，进入油缸。通过手动控制送油阀的开口大小，从而控制进入油缸的流量，满足加载的要求。试验完成后，打开回油阀卸荷并使油缸返回。

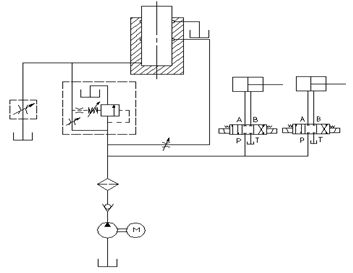

液压原理图

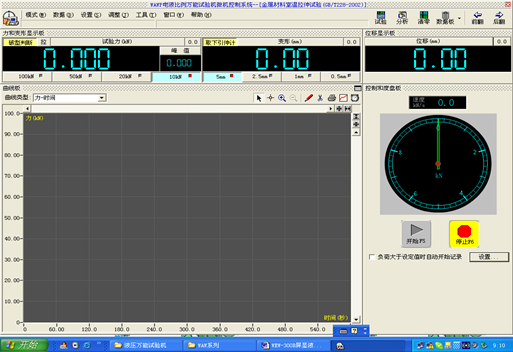

2. 屏幕显示及软件系统
1) 具有试验力、力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能。操作简便、直观！
2) 可以按GB228-2010《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。

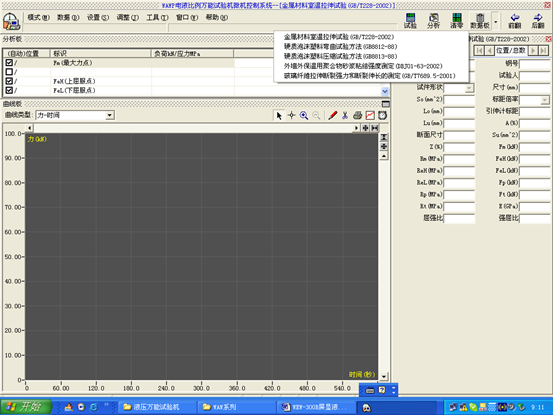

软件中可供您选项的有150个国内和业内公认的相关标准！在试验机允许的情况下，方便您给各种要求的客户（国内、国外）提供准备的数据和试验报告！体现您公司的试验实力和信誉
3) 测试原始记录值、报告值按标准GB228的要求修约。
4) 加荷速率可手动控制，可通过试验力-时间曲线显示。

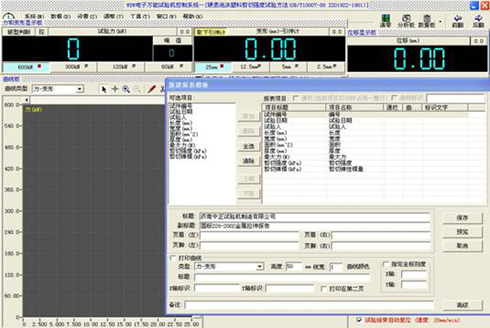

5) 金属拉伸试验中可自动求取Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等参数，也可对Fel、Fm等进行人工认定，并据此打印结果。可根据要求打印不同内容的报告和
曲线
6) 可输出并打印力-应变，力-位移，力-时间3中不同形式的曲线。
7) 安全保护装置
8) 当试验力超过每档更大试验力的2%-5%时，过载保护，停机。
9) 当活塞升起达到上限位置时，行程保护，油泵电机停机。
5、附具
成套附具包括：拉伸附具，压缩附具。
三、主要性能技术指标
主要技术参数：
1、更大试验力： 600 kN；
2、试验力测量范围：24-600 kN；
3、试验力示值精度： ±1%；
4、活塞行程：不小于200 mm；
5、活塞更大移动速度：50 mm/min；
6、位移测量分辨力：0.01 mm；
7、位移测量示值精度：±1%；
8、变形测量：如选配标距50mm，更大变形量25mm引伸计一只（符合GB/T12160的要求1级精确度），按1，2，5，10分四档衰减，自每档满量程的20%起为示值的±1%FS；
9、更大拉伸试验空间：不小于 700 mm (包括活塞行程)
10、更大压缩空间： 不小于650 mm
11、扁试样夹持厚度： 0-15 mm
12、夹持宽度：125mm
13、圆试样夹持直径：φ13-φ40 mm（13-26、26-40）
14、压盘尺寸：120 mm
15、夹紧方式：液压夹紧
16、传感器：油压传感器
17、尺寸：750*650*1950mm；重量：1800Kg
18、电压：380V（主机）,220V；功率：1.8KW
四、系统配置清单：
序 | 品名 | 数量 |
1、 | 试验机主机（四立柱双丝杠 ，间隙密封油缸） | 1台 |
2、 | 琴台式屏显油源 | 1套 |
3、 | 手动进回油阀 | 各1只 |
4、 | 双通道程控放大器 | 1套 |
5、 | 高精度油压传感器 | 1只 |
6、 | 光电编码器 | 1只 |
7、 | 钳口：平钳口0-15mm | 1付 |
8、 | 圆钳口10-20mm；20-32mm | 各一付 |
9 | PC机软件系统（包括试验机屏显通用软件和接口系统） | 1套 |
10、 | PC机（主流商用品牌机 ） | 1套 |
11、 | 打印机（惠普A4喷墨打印机） | 1台 |
12、 | 电子引伸计 | 选配 |
五、用户准备条件
◆产品发货前用户需要预浇好混凝土基础（我公司会预先提供基础图）； 产品到用户现 场后，用户负责产品的接收、吊装、就位、安装，并准备好电源。然后通知公司客户服务部派人员调试。
◆要求尽可能明确试验所参考执行的试验方法标准细则。
◆提供在本机上完成试验的试样，供产品测试和验收。
◆68号抗磨液压油50升。
◆我公司派人员到现场对产品进行免费调试，并对操作人员进行培训。
◆根据技术协议规定验收合格后进入免费保修期。产品免费保修服务期限为一年。
◆免费为用户提供软件升级服务。
◆合同签订后相关地基图请联系我司0531-88884911索取。
